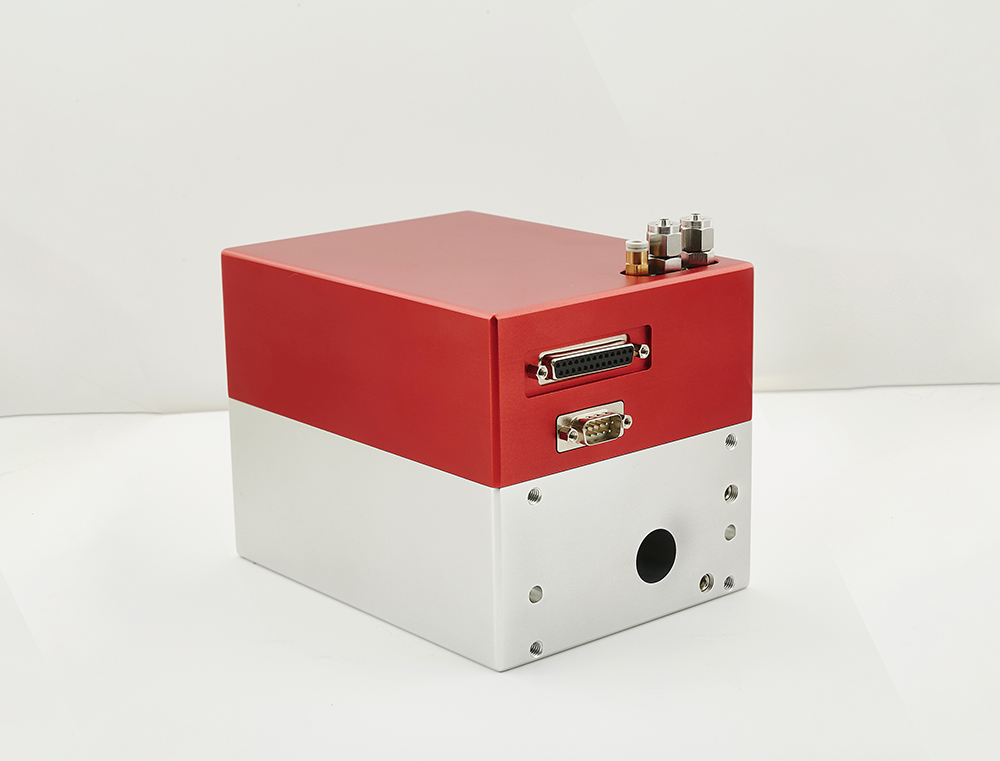

型号

SS9240

输入光斑直径( mm)

30

有效扫描角度^（3）

±12.5°(机械角)

小信号阶跃响应时间^（1）（所带载30mm Y

转动0.1°所需的时间）（ms）

0.6

跟踪误差（ms）

0.28

转动惯量, g*cm² ,±10%

1.98

力矩常量 dyne·cm/amp,±10%

2.0*10⁵

最大平均工作电流(A/单轴)

7

峰值电流(A)

22

零点漂移(μRad./℃)

<10

比例漂移( ppm/℃)

<50

线性度^（2）

≥99.90%

重复精度（μRad.）

<8

长时间连续工作漂移，8小时以上( mrad.)

<0.5

重量（不含电缆线）（kg）

5.5

工作环境温度

25℃±10℃

 - 所有角度均为机械角。

 - 所有参数为上电1分钟以后测得。

（1）配该型号电机所能带载的最小Y轴镜片，响应至满幅度的1%；

（2）指在±20°光学角范围内的线性度；

（3）SS****系列振镜均支持±20°机械扫描角，具体请与世纪桑尼联系。
